Beskrivning

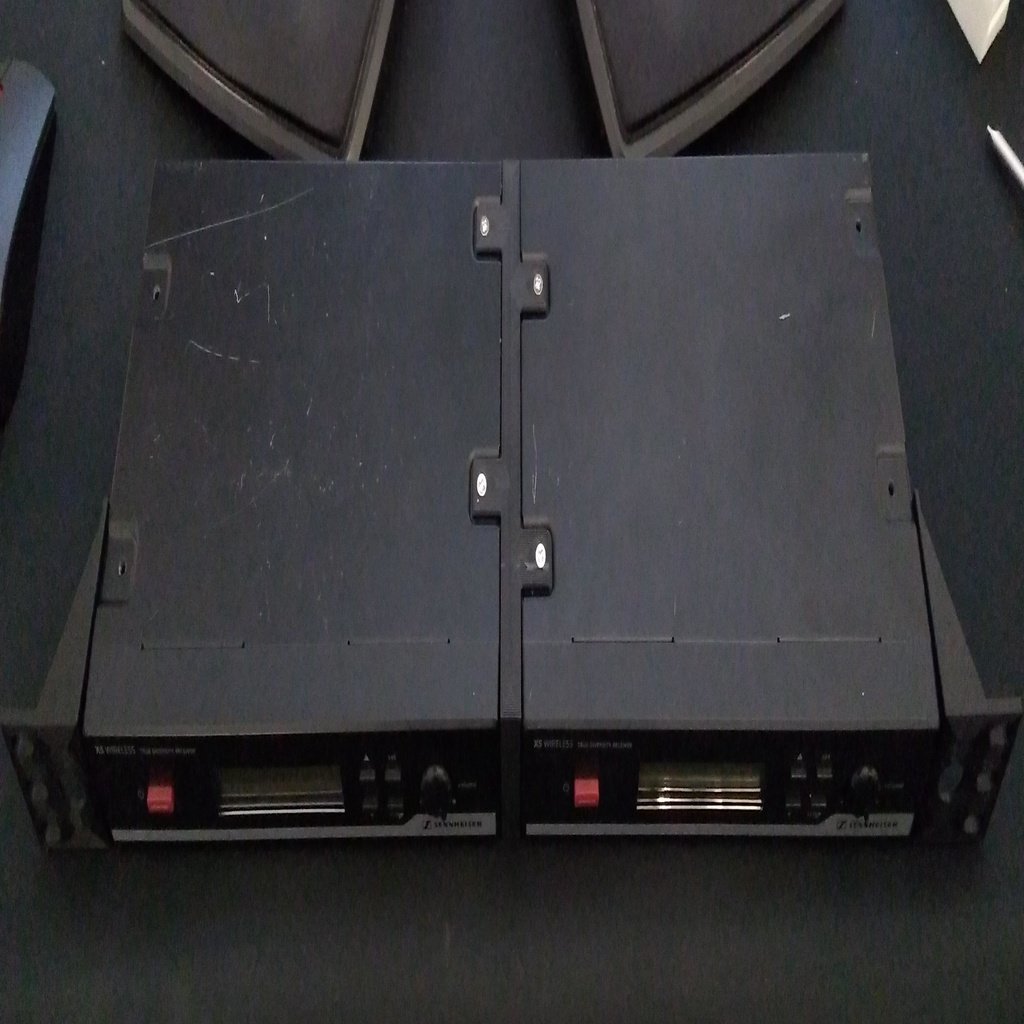

Dessa är rackmonterade fästen för Sennheiser EM 10-mottagare, standardmottagarna för XS-seriens trådlösa mikrofoner (nu ersatta av XSW-serien). Designen ingår för både montering av en enda enhet i ett 19-tumsställ och för montering av två enheter sida vid sida i ett enda ställutrymme.
Skruvar ingår ej!
hopsättning

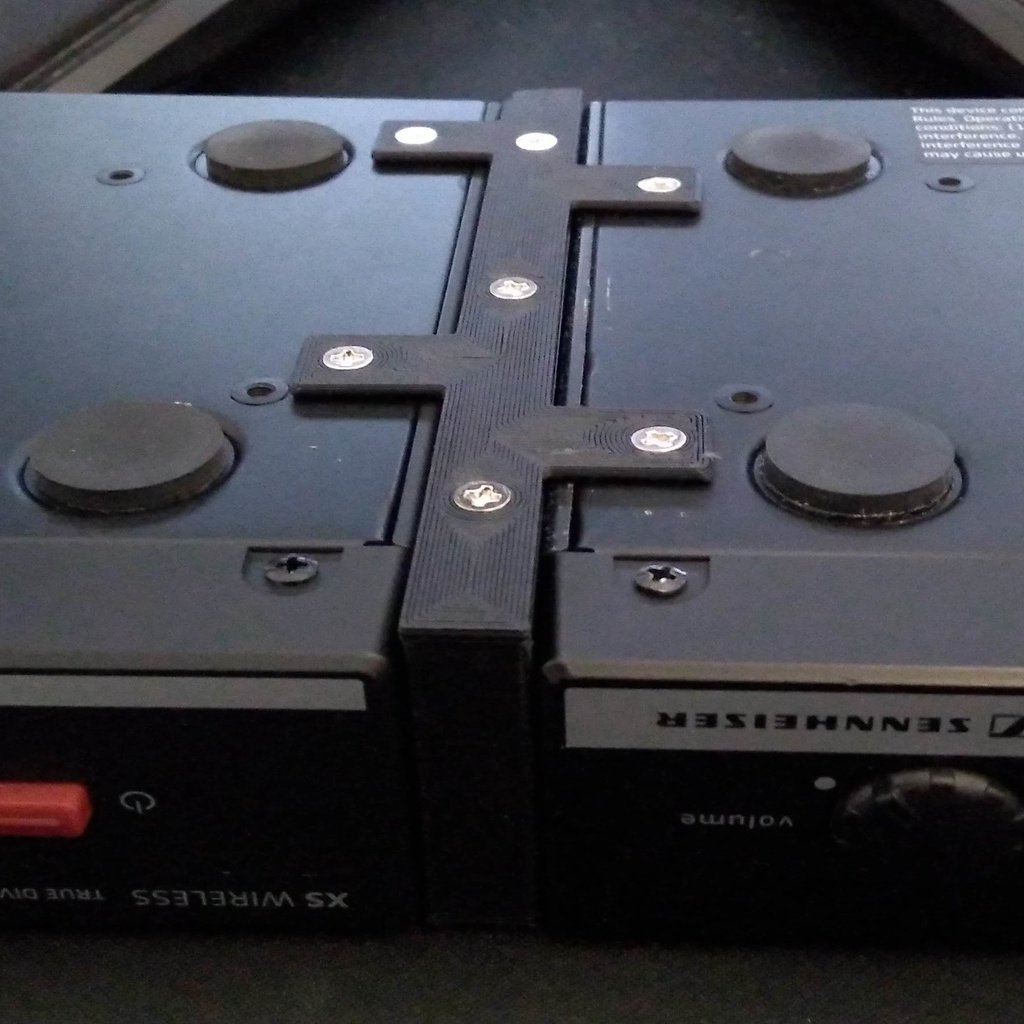

Använd små M3-skruvar för att montera mittfästet på de två mottagarna. Du kan använda samma skruvar för att skruva fast bottenplattan till mittfästet. Jag använde extra hårddiskskruvar från ett Supermicro-serverdatorfodral.
Använd korta M4-skruvar för att montera sidofästena på mottagarna. Jag använde M4x10mm, som verkar vara lagom kort. M4x5mm borde vara idealiskt.
Rackfästena ska fungera med antingen M5 eller M6 burmuttrar och skruvar.
